纖維打散計量輸送設備

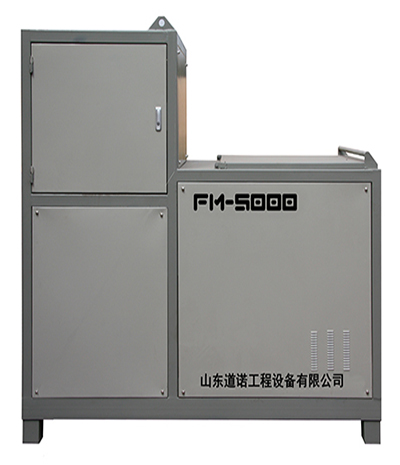

簡介FX5000纖維投料機是為了配合瀝青混凝土生產,向間歇式瀝青拌和設備中及時準確地把定量的纖維加到瀝青混合料中,通過拌和后均勻分散到混合料中,從而增強瀝青路面的高溫穩定性。
FX5000纖維投料機的結構及工作原理:
投料機由料斗,加料平衡擋板,一級蓬松,計量系統,時間計量系統、出料螺旋輸送機,二級蓬松,三級蓬松、計量開松、一級風機,二級風機,電控裝置、報警裝置等組成。所有設備零部件全部裝在一個機座上,便于起吊及現場安裝。 該機針對纖維的特點,采用電子計重和容積式計量兩種方法。生產時將袋裝壓縮纖維或散裝纖維倒入料斗中,料斗門關閉后,生產過程受PLC程序控制,加料螺旋輸送打散把料斗中的纖維輸送到料斗中進行初次蓬松,再通過二級打散、三級打散進一步細化后落到四級計量打散下部,PLC程序控制器接收到來自拌合設備的投料信號后,出料螺旋輸送機立即將容重均勻的纖維以標定纖維投料機的速度,再經過兩級風機吹送到拌缸內,實現纖維與集料的結合,最終均勻地分散到瀝青混合料中。料倉中始終保持有一定量的木質纖維處于蓬松狀態,及時補充到計量系統中;如此自動循環,從而實現與拌合機的協調生產,及時準確地將標定的木質纖維加到瀝青混合料中。
FX5000投料機的性能特點
1、適用范圍廣:它適用于M5000型及其以下的所有間歇式瀝青拌合設備。
2、采用PLC程序控制、電子計重計量、時間容積計量,自動化程度高;投
料時間準確、穩定、精度高;同時降低了現場操作工人的勞動強度。
3、電氣控制上設計了放石料(瀝青)信號與纖維投料機之間的電氣聯鎖,可有效防止漏加纖維的現象;而且它設計有簡明的故障聲光報警,便于及時處理故障,并配備特殊信號連接輸入,實現國外各種拌合機控制信號的聯動,可接入12V---380V控制電壓。
4、纖維投料機的出料口延伸到拌合設備的拌鍋內的落料口處,并增加了一個導引拐彎,可引導纖維更有效地與集料混合,增強干拌彌散效果,更好地發揮纖維穩定劑作用。
5、纖維投料機的關??刂瓢粹o可接在拌合控制室,可以及時關停,便于處理拌料生產前、后涮鍋及拌機故障等情況下造成不必要的投料。
6、計量精度高:該機每次纖維輸送量為3-20Kg可調,計量精度為±1%,標定精度可達到±0.5%。
7、操作直觀方便:該機配有IOP液晶顯示屏及打印接口,便于設定工作參數并能及時顯示操作程序及故障監控提示。
8、控制靈活:該機能提供自動和手動兩種控制方式,自動控制用于正常生產,手動
控制用于生產調試、檢測。
9、安裝方便:該設備集中裝配于一個底盤上,安裝時只需就近將該投料設備出口與拌合設備的斜提落料口或拌缸用風送管相聯,接通電源后即可與拌料生產同步協調工作。
纖維輸送設備技術參數:
型號: FS-5000
控制電壓: 110V / 220V 可調式
控制方式: 人工 / 自動接入,與拌合站同步控制
計量方式: 電子自動稱重計量;時間/流量計量兩種可轉換式
工作溫度: 5℃---60℃
總質量: 1200kg
出料口徑: 125mm
料斗容量: 60kg(木質纖維);
出料重量: 1-40kg (任意設定);
控制精度: +/-0.2kg;
投料速度: 每秒鐘1.5kg
出料揚程: 40m;
裝機容量: 15.5Kw;
額定電流: 32A;
額定電壓: 380VAC 三相五線;
輸入運行信號: 無源觸點信號或24v110v220v控制電壓均可。
外形尺寸: 2100mm×1000mm×2300mm
流量: 木質纖維:3kg—15kg/10秒
聚酯纖維:3kg—35kg/10秒
礦物纖維:3kg—45kg/10秒
適用范圍: 各類纖維均可適用
間歇式拌合機: 最大可供5000型進口、國產瀝青拌合站。
連續式拌合機: 最大可供1000噸/每小時進口、國產瀝青拌合站配套工作。
